電纜橋架作為電纜的承托及保護裝置，接地是其電氣性能的一項重要指標。電纜橋架應用于不同的行業領域，其接地方式也各不相同。

橋架規格及材質

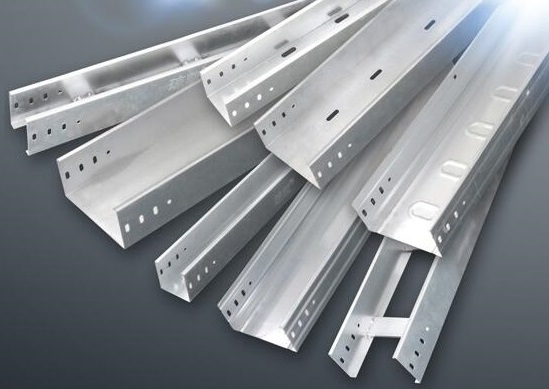

電纜橋架是承托電纜、保護電纜、規范電纜的一種剛性支撐。根據工程要求，其寬度為50～1 000mm，高度為30～200mm，長度一般為2 000mm，大跨距橋架一般為6000mm。根據現場走向，將直通橋架及各種類型 的彎通類橋架通過連接板及配套螺栓連接在一起。

電纜橋架生產加工時可采用多種材質，常用的有碳鋼、不銹鋼、鋁合金和玻璃鋼等。電纜橋架在進行加工時，需要對薄壁鋼板進行沖裁、剪切、折彎、焊接及磙壓成形等多種加工。

鋁合金橋架適用于水電站、石油化工領域，其輕質高 強的特性受到工程人員的喜愛。

玻璃鋼分為無機和有機兩種，均為非金屬材質，具有防火阻燃性能。由玻璃鋼材質制作的電纜橋架，具有防火功能。

接地要求

眾所周知，接地是為了防止人身遭受電擊。實際上， 除此之外，接地還可以防止設備和線路受到破壞、防止靜電損害和保證電力系統正常運行。 保護接地，為保障人身安全并防止間接觸電而將正常情況下不帶電、事故情況下可能帶電的設備的外露可導電部分進行接地。

在潮濕的環境中如陰雨天氣，人體的阻抗降低，很容易受到電擊，接地就是防止電擊的最好方法。電力系統 的接地，又稱工作接地，工作接地的接地電阻要求很小。在電氣設備安裝過程中，所有電氣設備的金屬外殼均需要考慮接地問題。電纜橋架作為敷設電纜和保護電纜的重要外殼，也應考慮接地問題。電纜橋架的接地分為兩種類型：一種是每節之間的電氣導通;一種是電氣導通后的電纜橋架系 統與大地的接地。

在實際的工程應用中，應該注意以下幾點。

①為了防止電化學腐蝕作用，在鋁合金電纜橋架上不得用裸銅導體作接地干線。

②電纜橋架在引入引出建筑物時，應 與建筑物室內接地干線或室外接地裝置相連接。

③電纜橋架全長不超過30m時，應不少于2處與接地干線相連;全長超過30m時，應每隔30m增加與接地干線的連接點;電纜橋架的起始端和末端應與接地網可靠連接。
