一.施工順序

　　測量定位→支吊架制作安裝→橋架安裝及接地處理

　　2.主要施工方法及技術措施

　　1)測量定位

　　用彈線法標識橋架的安裝位置，確定支架的固定位置，并做好標記。豎井內橋架定位應先用懸鋼絲法確定安裝基準線，如果預留孔不合適，應及時調整并修補。

　　2)支架制作安裝

　　根據施工圖設計標高和橋架規格，進行定位，然后根據測量尺寸制作支架，支架在工廠生產。如果沒有吊頂，則沿梁底安裝或靠墻托架安裝，如果有吊頂，則安裝在吊頂內或靠墻托架安裝。在無吊頂公共場所的結構構件，考慮建筑美觀及維修方便，采用墻、柱支架安裝或屋架下弦構件上安裝。靠墻安裝支架用膨脹螺栓固定，支架間距不超過2.5米。直線段與非直線段交接處、建筑物變形縫處、彎曲半徑大于300 mm的非直線段中間應增設支吊架。支架的安裝應保證橋架的水平或垂直度符合要求。

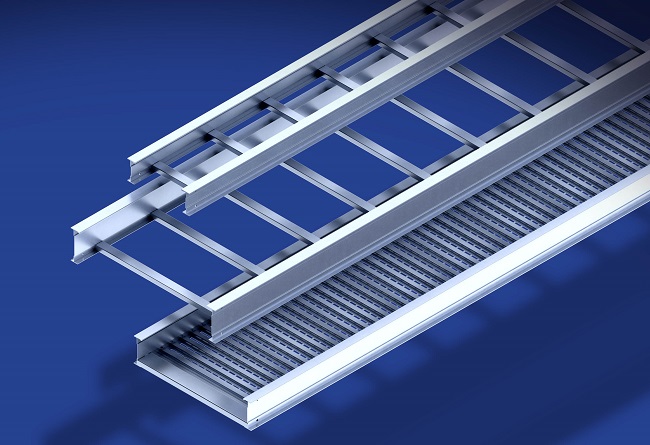

　　3)橋架安裝

　　A.對于異形橋架，將現場測量的尺寸移交給材料供應商，供應商將根據尺寸進行制作，減少現場加工。橋架材料、型號、厚度及附件符合設計要求。

　　B.橋架安裝前，應與各專業協調，避免與大口徑消防管道、噴淋管道、冷熱水管道、排水管道、空調及排氣設備發生沖突。

　　c.將橋架提升到預定位置，并用螺栓固定在支架上，仔細檢查轉彎處的尺寸。橋架應該與建筑物的坡度一致，弧形建筑物墻上的橋架應與建筑物呈圓弧形，始終如一。橋架與橋架之間用連接板連接，連接螺栓為半圓頭螺栓，半圓頭在橋內。橋架之間的間隙必須達到設計要求，確保一個系統的橋架連成一體。

　　D.跨越建筑物變形縫的橋架，按企業標準《鋼制電纜橋架安裝工藝》進行伸縮縫處理，當鋼橋直線段超過30m時，應設置熱脹冷縮補償裝置。

　　E.橋架安裝橫平豎直，整齊美觀，間距一致，連接牢固。同一水平面內水平偏差不超過5mm/m，直線度偏差不超過5mm/m。

　　4)接地處理

　　鍍鋅橋架之間可利用鍍鋅連接板作為跨接線，把橋架連成一體。在連接板兩端的兩個連接螺栓上加鍍鋅彈簧墊圈，用不少于4mm2的軟銅線將橋架連接起來，再將橋架與地線連接成一條電氣通路。橋架整體與接地干線之間不應少于兩處連接。

　　5)多層橋架安裝

　　分層安裝時，先安裝上層，再安裝下層，上下層之間留有余量，有利于后期電纜的敷設和維護。水平相鄰橋架之間的水平距離不應小于50 mm，根據橋架寬度，層間距離至少應為150 mm，與弱電電纜橋的距離不應小于0.5 m。
