作為保護電纜的電纜橋架屬于電氣設備外殼，必須進行電氣接地。電纜橋架的接地分為兩種類型：一種是每節之間的電氣導通;一種是電氣導通后的電纜橋架系統與大地的接地。

　　1 碳鋼橋架接地。碳鋼橋架表面易氧化、銹蝕，需進行防腐處理。一般采用噴塑或熱鍍鋅兩種處理方法。

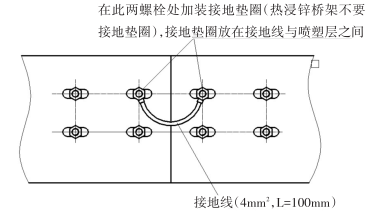

　　噴塑粉末為環氧樹脂，是一種絕緣介質，所以橋段之間必須采取導電措施，一般用刺破墊圈將塑料層打孔，然后用鍍鋅連接板或者接地線和螺栓在節點之間實現導電，接地方式如圖所示。

　　在這兩個螺栓處安裝一個接地墊圈(熱浸鋅橋不使用接地墊圈)，接地墊圈放在接地線與噴塑層之間接地線(4mm2，L=100mm)

　　熱浸鍍鋅時，由于鋅是導電金屬，可通過鍍鋅連接板和鍍鋅螺栓完成橋段與橋段之間的電氣道通。因此，對于熱鍍鋅表面處理的電纜橋架，不需要專用的接地線來實現節點間的導電。

　　2不銹鋼橋架接地。由于不銹鋼本身具有一定的防腐作用，表面不再進行其他防腐處理。此外，不銹鋼本身是一種導電材料，其原理與熱鍍鋅碳鋼橋相同。它不需要特殊的地線來實現橋段和橋段之間的導電。

　　3 鋁合金橋架接地。鋁合金電纜橋架經過加工后，需要進行陽極氧化處理，在橋架表面形成氧化膜，防止腐蝕，10μm厚的氧化膜是不導電的。因此，鋁合金橋架在節與節連接完成后，需要通過專用地線完成電氣導通。

　　對于鋁合金電纜橋架不能使用裸銅導體做接地干線，因為鋁合金橋架可能在潮濕環境中發生電解腐蝕。當使用鍍錫或鍍鋅連接器連接電纜、電纜橋架、設備外殼等時，最好使用絕緣導線。

　　4 玻璃鋼橋架接地。對于玻璃鋼制作的電纜橋架，由于玻璃鋼本身是非金屬材料，本身不會產生靜電，因此無需考慮接地。

　　電氣連通后的橋架每隔 30m，采用 16mm2/L=300mm 接地線將橋架與接地干線進行相連，將橋架帶的電流導入大地。
