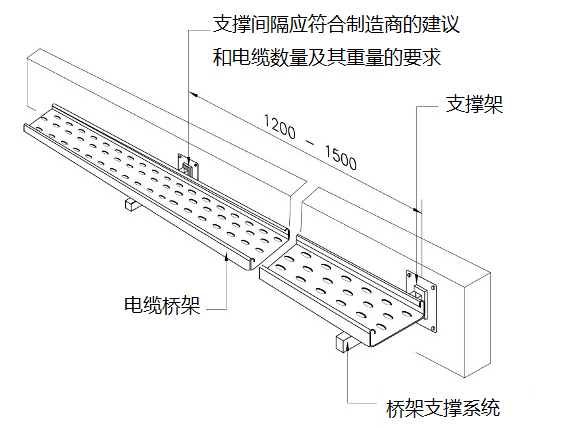

下圖顯示了如何安裝電纜橋架及其支撐系統。本電纜托架系統圖有等距圖和橫截面圖。在壁掛式電纜槽上敷設電纜的步驟如下：

1. 使用預制支架或通道安裝電纜橋架。支架的尺寸、長度和間隔應符合規范、標準、電纜數量和電纜尺寸。

2. 如圖所示固定電纜托架。

3. 根據計算，保持電纜的距離

4. 使用束線帶捆扎電纜，并根據需要作好標記。

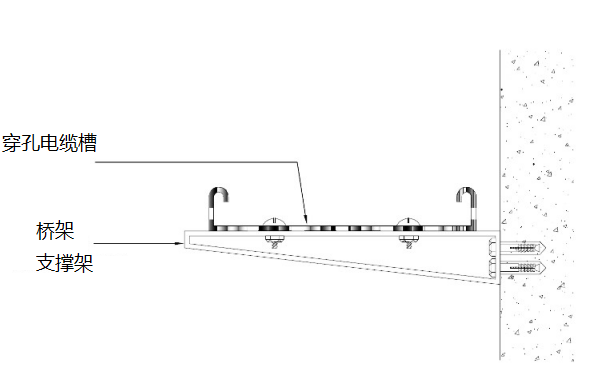

下圖顯示了壁掛式電纜橋架及其支撐系統的橫截面視圖。此圖紙上有穿孔電纜橋架，用于固定電纜橋架支撐架。

除非另有規定，否則電纜應在電纜槽上單層敷設，并整齊安裝。

電纜槽只能沿普通金屬線切割（不能穿過穿孔）。所有切割邊緣應根據金屬原始表面處理。如果在鍍鋅托盤上進行焊接，則應使用富鋅油漆進行處理。

在電纜槽中開孔，以使PVC電纜通過，電纜橋架上的任何切口都必須裝有套圈或以其他方式加以保護，以防聚PVC電纜受到損害。

電纜槽應具有以下尺寸：

彎管和三通應采用與直托盤相同的材料、表面處理和厚度。在彎頭和三通的每一端，應提供至少100毫米的直線段。

電纜橋架應由低碳鋼鍍鋅支架支撐，最大間隔為1.2毫米，彎曲和三通為255毫米。托盤的安裝和連接應使用蘑菇頭螺栓和螺母。電纜槽支架的深度應足以進入電纜槽尾部，便于安裝PVC配件。

所有電纜應通過雙螺桿固定式PVC包銅墊或不腐蝕的PVC包銅金屬帶用不腐蝕的螺釘和螺母固定到電纜托架上。螺釘?shù)谋繎?yīng)突出超過螺母三個以上的螺紋。另外，也可考慮使用特制的電纜固定裝置。電纜之間的水平和垂直間隙應確保不降低額定值。

為確保接地連續性，應將25 mm x 3 mm的鍍錫銅帶安裝到電纜槽的整個長度上。應為電纜槽和連接處的所有斷路器提供跳線連接。必要時，應使用25 mm x 3 mm的鍍錫銅帶對整個電纜槽進行接地。只有40%的電纜儲存空間被利用，進行計算驗收，必要時增加電纜槽尺寸，不增加額外費用。
